Os conectores de placa a prancha são os heróis desconhecidos dos eletrônicos modernos, fornecendo conexões vitais entre placas de circuito impressas (PCBs) em uma ampla variedade de dispositivos. À medida que a tecnologia avança, a demanda por conectores menores e mais eficientes com medições precisas de afinação aumenta. Neste estudo abrangente, nos aprofundamos no mundo dos conectores de tabuleiro a bordo, concentrando-se em vários tamanhos de inclinação, como 1,27 mm, 2,0 mm, 2,5 mm, 2,54 mm e 3,96 mm. Exploramos seu design, aplicações e as inovações tecnológicas que impulsionam seu desenvolvimento.

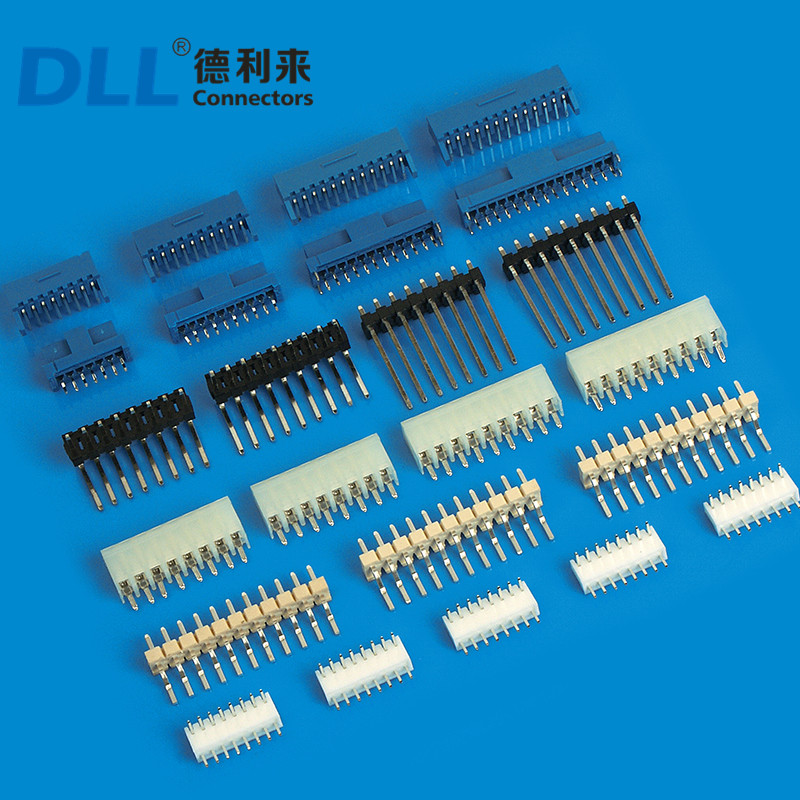

Os conectores de placa a placa são componentes integrais que facilitam a conexão direta de dois PCBs sem a necessidade de fios ou cabos. Eles são cruciais na redução do espaço e na melhoria da integridade do sinal em dispositivos eletrônicos compactos. Os conectores vêm em vários tamanhos de inclinação, que é a distância entre os centros de pinos adjacentes. O tamanho do passo é um parâmetro crítico que influencia a adequação do conector para aplicações específicas.
Os conectores de inclinação de 1,27 mm são projetados para aplicações que exigem conexões de alta densidade em espaços limitados. Seu tamanho compacto os torna ideais para dispositivos portáteis, tecnologia vestível e sistemas de computação compactos. Esses conectores suportam conexões de arremesso fino, facilitando a transmissão de dados de alta velocidade com perda mínima de sinal.
Os conectores com um passo de 2,0 mm oferecem um equilíbrio entre tamanho e durabilidade. Eles são amplamente utilizados em eletrônicos de consumo, sistemas automotivos e equipamentos industriais. O passo ligeiramente maior permite estruturas de pinos mais robustas, aumentando a resistência mecânica e a facilidade de montagem.
Os conectores de placa a placa com um tom de 2,0 mm são projetados para confiabilidade em ambientes onde a vibração e o estresse mecânico são preocupações. Eles geralmente apresentam mecanismos de travamento para garantir conexões contra a desconexão devido ao movimento ou impacto.
Os conectores de inclinação de 2,5 mm atendem a aplicações que requerem classificações de corrente mais altas e conexões mais robustas. Eles são predominantes em sistemas de fonte de alimentação, controles industriais e aplicações automotivas. O aumento do passo permite pinos mais espessos e maior resistência ao isolamento, acomodando maiores cargas elétricas.
Também conhecidos como conectores padrão de pitch de 0,1 polegada, os conectores de inclinação de 2,54 mm são onipresentes na indústria de eletrônicos. Eles são usados em uma variedade de aplicações, de microcontroladores a prototipagem de placa de pão. Sua adoção generalizada se deve à facilidade de uso e compatibilidade com layouts padrão de grade de PCB.
Os conectores de inclinação de 3,96 mm são projetados para aplicações de alta potência. Eles são comumente encontrados em fontes de alimentação, conexões de bateria e máquinas industriais. O passo maior acomoda elementos condutores mais grossos, permitindo que os conectores lidem com correntes mais altas sem superaquecimento.
Esses conectores geralmente apresentam mecanismos de travamento aprimorados e isolamento para garantir uma operação segura e confiável em ambientes exigentes.
A evolução dos conectores de tabuleiro a bordo é impulsionada pela necessidade de miniaturização, aumento do desempenho e confiabilidade. Os avanços nos processos de ciência e fabricação de materiais levaram a conectores menores, mas mais capazes do que seus antecessores.
Os conectores modernos utilizam materiais de alta condutividade, como ligas de cobre, que oferecem excelente desempenho elétrico. Tecnologias de revestimento, incluindo revestimento de ouro e estanho, são empregadas para melhorar a condutividade e impedir a corrosão. A escolha do material de plataforma afeta a durabilidade e a integridade do sinal do conector.
A tecnologia de montagem de superfície revolucionou a montagem de componentes eletrônicos. Os conectores SMT permitem a montagem direta na superfície da PCB, eliminando a necessidade de solda de orifício. Essa tecnologia suporta densidades de componentes mais altas e reduz os custos de fabricação.
Como os dispositivos requerem taxas de transmissão de dados mais rápidas, os conectores devem suportar frequências mais altas sem perda significativa de sinal. Inovações como roteamento e blindagem de pares diferenciais nos conectores mitigam a interferência eletromagnética (EMI), garantindo a integridade do sinal em altas velocidades.
Os conectores de placa a placa são utilizados em vários setores, cada um com requisitos específicos relativos ao tamanho, durabilidade e características elétricas.
Em eletrônicos de consumo, como smartphones, tablets e wearables, o espaço é de prêmio. Os conectores com arremessos como 1,27 mm são essenciais para manter os fatores de forma compactos, fornecendo conexões elétricas confiáveis. Esses conectores também devem suportar manuseio frequente e tensões mecânicas potenciais.
A tendência para dispositivos mais finos empurra os fabricantes a empregar conectores que suportam montagem de alta densidade sem sacrificar o desempenho.
A indústria automotiva exige conectores que possam suportar ambientes severos, incluindo temperaturas extremas, vibrações e exposição à umidade e produtos químicos. Os conectores com arremessos de 2,0 mm e 2,5 mm são comuns, oferecendo robustez e confiabilidade para sistemas como controles do motor, entretenimento e recursos de segurança.
Os conectores de placares em aplicativos automotivos devem cumprir os padrões rigorosos do setor, enfatizando a durabilidade e a longevidade.
Em ambientes industriais, os conectores são expostos a fatores como interferência eletromagnética, poeira e estresse mecânico. Os conectores com arremessos maiores, como 2,54 mm e 3,96 mm, são preferidos devido à sua robustez e capacidade de lidar com correntes mais altas. Eles são usados em painéis de controle, máquinas e sistemas de energia.
A confiabilidade e a facilidade de manutenção são fundamentais, e os conectores geralmente são projetados para reposição rápida e conexões seguras.
A seleção do conector de placa a placa apropriada envolve o equilíbrio de vários fatores, incluindo requisitos elétricos, restrições mecânicas, condições ambientais e custo.
As principais considerações elétricas incluem classificação de corrente, classificação de tensão e integridade do sinal. O conector deve suportar a corrente necessária sem geração excessiva de calor. Para aplicativos de dados de alta velocidade, é essencial minimizar a perda de sinal e a diafonia.
A robustez mecânica é crítica, especialmente em aplicações sujeitas a vibração ou choque mecânico. Fatores ambientais, como faixa de temperatura, umidade e exposição a contaminantes, também influenciam o projeto do conector. Os conectores selados podem ser necessários para ambientes agressivos.
A facilidade de montagem pode afetar a eficiência e o custo da fabricação. Os conectores projetados para processos automatizados de montagem reduzem os custos de mão -de -obra e melhoram a consistência. Os conectores SMT são favoráveis na produção de alto volume devido à compatibilidade com equipamentos de colocação automatizados.
A miniaturização em andamento de dispositivos eletrônicos continua a impulsionar a inovação na tecnologia do conector. Os futuros conectores precisarão suportar taxas de dados ainda mais altas, aumento da entrega de energia e fatores de forma mais compactos.
Os desenvolvimentos na microfabricação estão permitindo conectores com arremessos abaixo de 1,0 mm, acomodando a crescente demanda por interconexões de alta densidade. Esses conectores exigem técnicas e materiais avançados de fabricação para manter o desempenho e a confiabilidade em tamanhos reduzidos.
A integração de conectores com outros componentes, como incorporar filtragem ou condicionamento de sinal no alojamento do conector, é uma tendência emergente. Essa integração pode economizar espaço e melhorar o desempenho geral do sistema.
Considerações ambientais estão influenciando as escolhas materiais e os processos de fabricação. O uso de materiais recicláveis e a redução de substâncias nocivas alinham com iniciativas globais de sustentabilidade. As inovações em polímeros condutores e materiais compostos podem oferecer alternativas aos conectores tradicionais baseados em metais.
Os conectores de tabuleiro a bordo são fundamentais para a funcionalidade dos modernos sistemas eletrônicos. Compreender as nuances de vários tamanhos de inclinação - desde 1,27 mm compacto até os 3,96 mm robustos - é essencial para projetar dispositivos eletrônicos confiáveis e eficientes. Os avanços em andamento na tecnologia de conectores refletem a resposta do setor aos desafios de miniaturização, demandas de desempenho e preocupações ambientais.
Engenheiros e designers devem manter -se informados sobre os desenvolvimentos mais recentes para selecionar os conectores apropriados que atendem aos requisitos específicos de seu aplicativo. Ao fazer isso, eles garantem a criação de dispositivos que não são apenas tecnologicamente avançados, mas também confiáveis e sustentáveis.
